一、仪器介绍

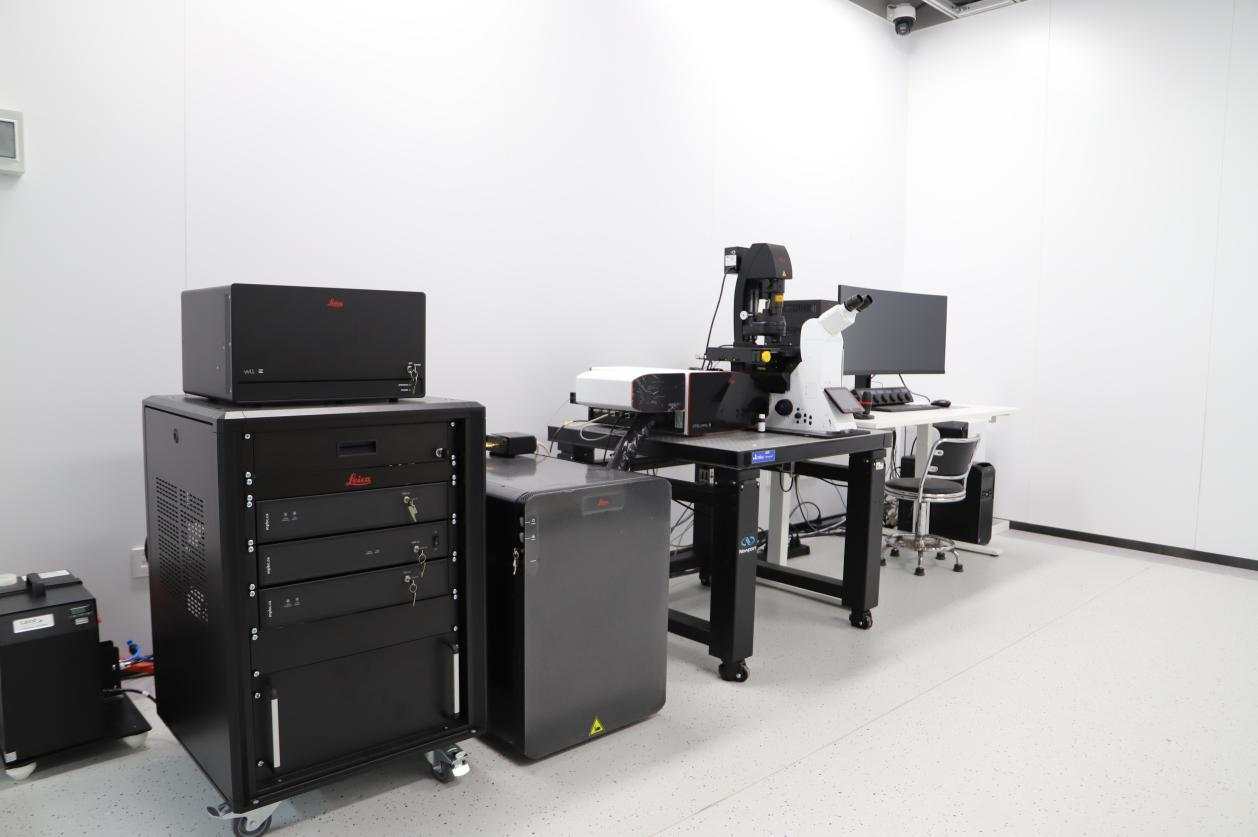

超高分辨共聚焦显微镜STELLARIS STED是一款集共聚焦与STED超高分辨率功能于一体的高端光学显微镜。STELLARIS STED系统其核心搭载了高灵活性的白激光激发系统，支持从440-790nm连续光谱激发，近红外波段扩展，兼容更多长波长染料，多色荧光染料组合更自由；同时，其高灵敏度的光谱检测系统能够精准分离高度重叠的荧光信号，为复杂的多色标记实验提供了坚实基础。在实现超高分辨率方面，该系统内置了高效的STED受激发射损耗模块，通过独特的“甜甜圈”形抑制光将有效发光点缩小至纳米尺度，从而突破光学衍射极限，将分辨率提升至30纳米以下，清晰揭示如线粒体嵴、病毒颗粒、细胞骨架网络等亚细胞结构的精细形态。

二、样品要求

细胞样本：包括常见的固定细胞涂片、爬片，以及活细胞样本。

组织样本：如石蜡切片、冰冻切片等薄层组织标本。

三、主要配置

1. 激光系统：固体激光器：405nm，488nm，561nm，638nm；白激光：440-790nm连续波长脉冲激光；STED激光：589nm+660nm+775nm脉冲激光。

2. 扫描系统：高分辨率8192*8192；扫描视野22mm；扫描速度28桢/秒。

3. 检测系统：4个全光谱超高灵敏度荧光检测通道+1个PMT透射光通道。

4. 显微镜系统：全自动倒置显微镜。

5. 物镜：5X，10X，20X，40X，63X油镜，100X油镜。

6. Tau、Tau STED、TauSTED Xtend成像模块。

7. Lightning超高分辨成像模块：XY分辨率≤120nm，Z分辨率≤200nm。

8. STED纳米成像模块：XY分辨率≤30nm，Z轴分辨率≤130nm。

四、主要应用

1. 生物组织、切片、活细胞的2D、3D荧光成像研究。

2. 细胞骨架、染色体、细胞器、细胞膜系统的三维图像，实现超高分辨、超高灵敏度、超快速度的共聚焦成像。

3. X、Y、Z、T、λ（光谱波长）、θ（旋转角度）、I（光强度）、A（区域）等多维组合扫描成像观察分析。

4. 连续激发光谱和发射光谱的共聚焦成像。

5. 440nm-790nm连续波长的超分辨Tau、Tau STED荧光寿命功能成像。

6. 分子间相互作用研究，荧光漂白、恢复、共振能量转移。

7. TauSTED Xtend每个扫描点即时收集荧光强度+寿命信息，实现高分辨成像同时更低漂白。

五、咨询方式

预约网站：https://gxpt.sdu.edu.cn/lims/!equipments/equipment/index.2155

放置地点：山东大学趵突泉校区科研综合楼206

使用价格：共聚焦拍摄300元/小时；STED超高分辨拍摄500元/小时

联系方式：转化医学共享平台，吕老师，0531-88382105
