一、 功能及应用简介

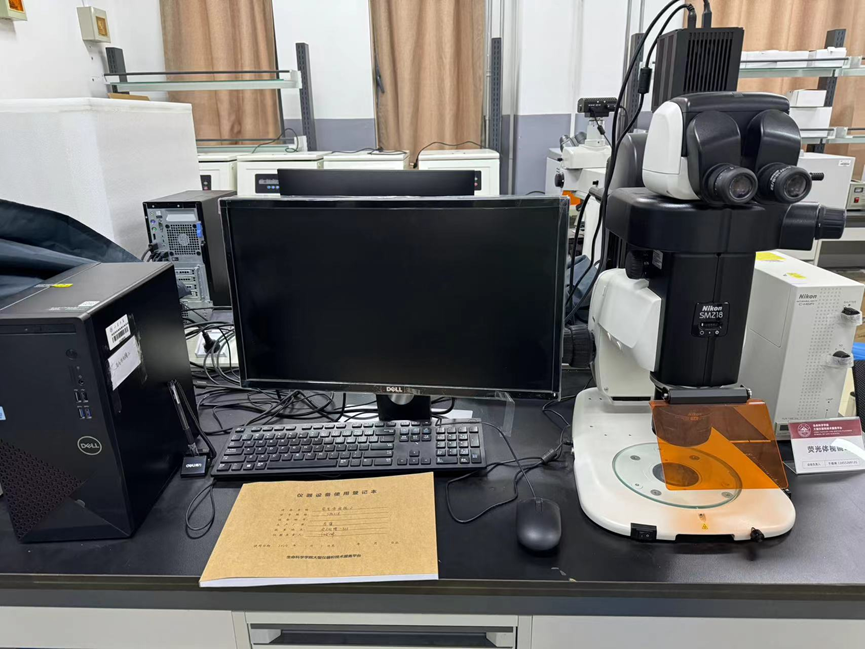

SMZ18型研究级体视荧光显微镜可以实现从单细胞到整个生物体的显微观察，应用领域包括分子生物学、细胞生物学、神经生物学、胚胎学、发育生物学和系统生物学等领域，适用于斑马鱼、小鼠、线虫、果蝇、拟南芥等模式动植物和各种透明样本、微观细胞组织、亚细胞结构的明场、浮雕相衬、荧光等观察。SMZ18底光源采用OCC技术，可以显著提高无色样本的对比度，呈现清晰的组织细节；荧光部分，整机配备了三个荧光滤色块：GFP,RFP,DAPI，可实现红、绿、蓝三色荧光的观察，观察到的图像可通过相机拍摄下来，进行图片处理，可实现图像测量、景深融合、多色荧光merge等功能。

二、主要技术指标

1.光学系统:平行复消色差光路变倍系统。

2.变倍范围18：1 (1X物镜，变倍比从7.5倍连续变倍到135倍)。

3.目镜筒倾角:20°(标准三目观察,低眼点)。

4.瞳距调节范围:48--76mm。

5.宽视野目镜:10X(视场数:22mm)。

6.连续变倍比:0.75X—13.5X（1：18）。

7.物镜: 1倍平场复消色差物镜，数值孔径≥0.15，工作距离≥60mm。

8.具备最安全的紫外防护，主体防静电表面。

9.长寿命LED超薄透射底座,使用寿命≥60000小时,OCC照明系统，底座厚度≤3mm;有效照明面积:108mm。

10.调焦机构:同轴粗微调:配备防空回机构,调焦精度更高,粗调焦旋钮行程102mm(粗调行程每一圈为:36.8mm), 微调焦旋钮行程102mm(粗调行程每一圈为:0.77mm)。

11.标准图像输出端口：1X。

12.可实现显微成像的双光路位置（立体视觉）和单光路位置（同轴成像）的自由切换。

13.长寿命荧光光源,使用寿命≥2500小时;GFP,RFP,DAPI三色荧光激发：

GFP波长 EX 460-500 DM505 BA510-60

RFP波长 EX 530-560 DM570 BA590

DAPI波长 EX340-380 DM400 BA435-485

14.光传感器：SONY 1”CMOS（彩色），2000万物理像素（像素2.4X2.4um）；ISO感光度：ISO200~ISO3200；曝光时间：0.1毫秒至15秒；显示帧频：15@5440x3648；50@2736x1824；60@1824x1216，图像格式：BMP、JPEG、TIFF、PNG等；数据接口：USB3.0；制冷温度：-15°～25°；软件带有实时3D降噪、景深融合、大图拼接等功能。

三、 管理服务时间

周一至周五上班时间，如有问题可联系设备管理员或随时在设备管理群反馈。

四、 设备使用管理

设备全天开放使用，在校内和校外范围内开放共享（需联系设备管理员开通门禁权限）。

五、 厂家负责人员联系方式

周博：15951831021
